Vorwandinstallationssystem für Unterputzinstallation

AM1115/1000 Renovmodul Slim

Produktdetails

Anschluss des Wassers vom hinten oder von oben durch Montageöffnungen	G1/2 "
Funktionsfähig bei Wasserdruck	0,05 – 1,6 MPa
Empfohlener Wasserdruck	0,3 – 0,5 MPa
Standard-Einstellung für große Spülung	6 l
Standardeinstellung für kleine Spülung	3 l
Hygienische Reserve	3 l
Das Volumen des Wassers im Kasten	9 l
Belastungsprüfung	400 kg

Geeignet für hängende Toilette
Für Einmauern und Ummauern zur tragenden Wand - Nassverfahren, Bautiefe nur 86 mm
Geeignet für Sanierungen
Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm

Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
Technische Lösung erlaubt die Fixierung trotz unebener Oberfläche der tragenden Wand (im Bereich von 50 mm)
Verzinkte tragende Konstruktion mit vier Gelenkarmen, die für einfache Installation sorgen
Die Konstruktion der Polystyrol-Dämmung verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft der Durchgang von Vibrationen von Kasten Richtung Baukonstruktion
Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
Kompatibel mit allen Betätigungsplatten Alca
Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
Wasserversorgung von hinten / oben Mitte / links / rechts
Abnehmbare Styroporstück - ermöglicht einen einfachen Zugang während der Installation
Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen

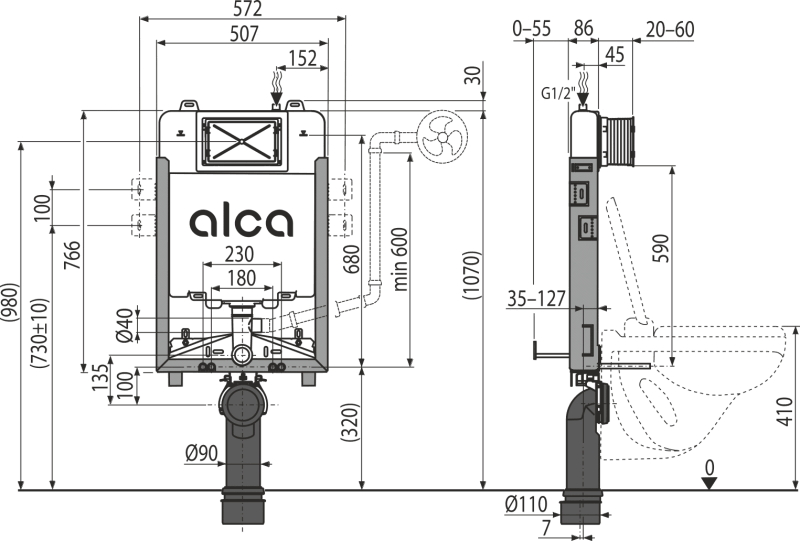

Einbauhöhe 1070 mm
Einbautiefe von 20–60 bis 60 mm einstellbar
Bautiefe 86 mm, mit Abflussbogen 125 mm
Material der Unterkonstruktion: verzinktes Metall

Spülkasten mit Füll- und Ablaufventil
Verzinkter Rahmen inklusive verzinkte, tragende Konstruktion
Gewinde 1/2" bei Wasseranschluss mit integriertem Eckventil
Befestigungsset: Schraube Ø8x60 - 4 Stück, Dübel Ø12 - 4 Stück
Befestigungsmaterial für Bidet, Gewindestange M12 - 4 Stück, Unterlegscheiben - 2 Stück, Abdeckung - 2 Stück, Muttern - 2 Stück, Gewindeschutz - 2 Stück
Abflussbogen HT 90/110, Polypropylen
Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück

P211-ND

Schell Eckventil-Ersatzsatz

Dateiname	Größe	Aktion
AM1115/1000 Renovmodul Slim - de_letak_servis_modulu.pdf	11.16 MB	Herunterladen
AM1115/1000 Renovmodul Slim - Zertifikat.pdf	269.85 kB	Herunterladen
AM1115/1000 Renovmodul Slim - Installationsanleitung.pdf	9.05 MB	Herunterladen
AM1115/1000 Renovmodul Slim - Erklärung der Eigenschaften.pdf	218.45 kB	Herunterladen
AM1115/1000 Renovmodul Slim - CAD-Zeichnung.dwg	534.07 kB	Herunterladen
AM1115/1000 Renovmodul Slim - CAD-Zeichnung.dxf	1.9 MB	Herunterladen
