| Belastungsprüfung | 150 kg |
Produktdetails
- für Wand-Urinal
- Für die Montage von Druckspüler
- Für den Einbau von vorne zu tragende Wand oder in Gipskartonkonstruktionen
- Für den Anschluss von Spüler für Druckurinal ATS001
- Variable einstellbare Sprossen
- Einstellbare Ankerschenkel mit einer Bremse im Bereich von 0 bis 200 mm
- Befestigungsabstand des Urinals 85-265 mm
- Wasserversorgung mit Einstellmöglichkeit von der Mitte 0-125 mm
- Abfall mit der Möglichkeit der Einstellung von der Mitte 0-110 mm
- Die Rahmenkonstruktion ermöglicht eine Verankerung in ausreichend tragende Gipskartonkonstruktion oder vor tragender Wand
- Material: Metall pulverbeschichtet
| Menge (Verpackung) | 1 St. |
| Menge (Palette) | 30 St. |
| Maß (Stück) | 1125×515×75 mm |
| Größe (Packung) | 1125×515×75 mm |
| Gewicht (Stück) | 8,744 kg |
| Gewicht (Verpackung) | 8,744 kg |
| Gewicht (Palette) | 282,32 kg |
- Selbsttragender Rahmen
- Befestigungsset: Schraube Ø8x60 - 4 Stück, Dübel Ø12 - 4 Stück
- Befestigungsmaterial für Pissoir: Schraube M10 - 2 Stück
- Gehäusen von Befestigungsmaterial
- Anschlussverschraubung G1/2"-G1/2"
- Abflussknie mit Dichtung
| M971-ND | Set für die Befestigung – Montage Rahmen |
| P209-ND | Zubehör für Wasserversorgungskonsole |
Herunterladen
| Dateiname | Größe | Aktion | |
 |
A107/1120 - Installationsanleitung.pdf | 1.14 MB |
Herunterladen
|
|
A107/1120 - Konformitätserklärung.pdf | 253.98 kB |
Herunterladen
|
|

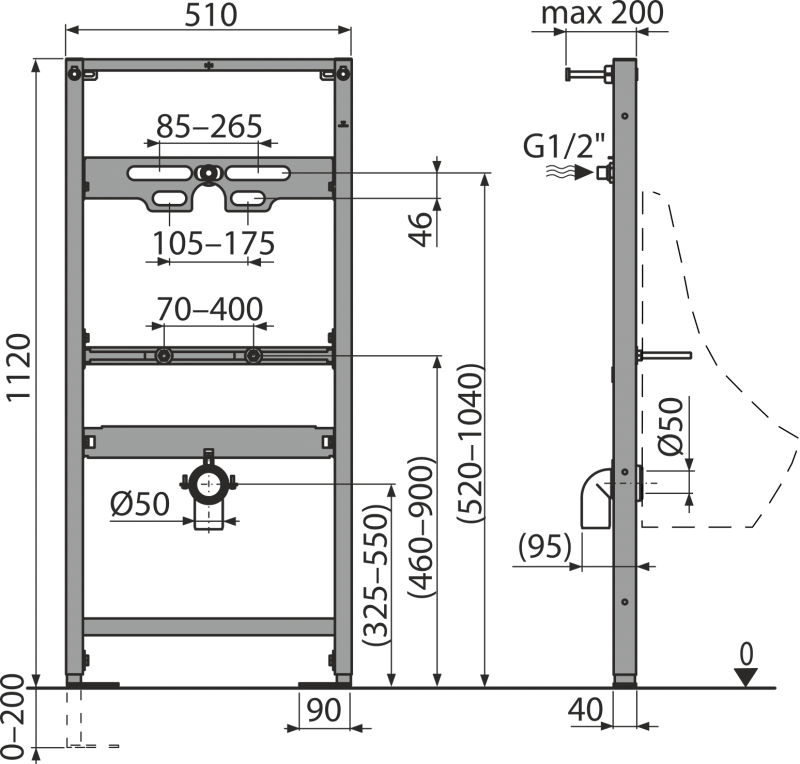

A107/1120 - CAD-Zeichnung.dxf | 668.03 kB |
Herunterladen
|
|
A107/1120 - CAD-Zeichnung.dwg | 222.32 kB |
Herunterladen
|
| Kode | EAN | Technisches Blatt | ||
|---|---|---|---|---|
| A107/1120 | 8595580552725 |  |
