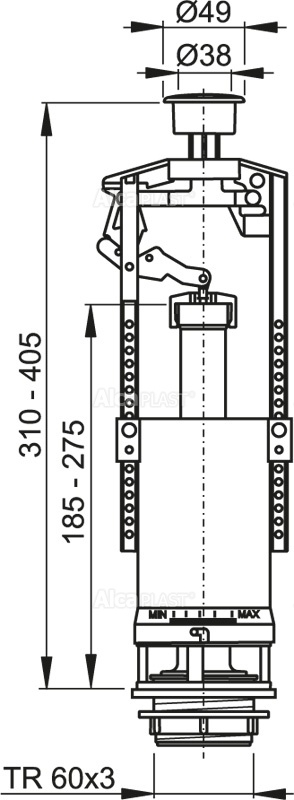

| Höhenverstellbereich | 310 – 405 mm |
| Funktionsklasse I |
Produktdetails
- Universal-Ventil für Keramik-Spülkasten
- Als Ersatz oder Austausch
- Die Konstruktion ermöglicht eine optimale Höheneinstellung gemäß der Höhe des Spülkasten
- START/STOP-Spülmechanismus (Spülung wird durch erneutes Drücken der Taste beendet)
- Mit Blende kann man die Abflussmenge des Wassers einstellen.
- Einstellungsmöglichkeit der Taste außer der Achse des Ventils.
- START / STOP Chrom
- Material: ABS
- EN 14055
| Menge (Verpackung) | 25 St. |
| Menge (Palette) | 400 St. |
| Maß (Stück) | 410×120×100 mm |
| Größe (Packung) | 590×430×390 mm |
| Gewicht (Stück) | 0,3997 kg |
| Gewicht (Verpackung) | 9,9925 kg |
| Gewicht (Palette) | 179,88 kg |
- Ventil
- Ablauf Ø60 zum Einbau im Spülkasten
- START / STOP Chrom
| P0001-ND | Hebel I + Kulisse |
| P0002-ND | Hebel II + Ziehstange |
| V0001-ND | Kammer |
| V0009-ND | Ablaufstück für Ablaufventil |
| V0010-ND | Mutter für Ablaufstück für Spülkasten TR 60×3 |
| V0011B-ND | Taste komplett weiß (A2000) |
| V0013-ND | Bolzen 25 |
| V0014-ND | Dichtung 80×60×6 |
| V0016-ND | Konischer Ring für das Ablaufventil |
| V0019-ND | Betätigungsplatte Schlüssel 1/2" |
| V0032-ND | Bolzen 15 |
| V0037-ND | Bügel |
| V0038-ND | Druckfeder aus Edelstahl 63×6,5/8,87×20×9,5 |
| V0072-ND | Rahmen universal II. |
Herunterladen
| Dateiname | Größe | Aktion | |
 |
A2000-CHROM - CAD-Zeichnung.dwg | 140.07 kB |
Herunterladen
|
|
A2000-CHROM - CAD-Zeichnung.dxf | 356.16 kB |
Herunterladen
|
|
A2000-CHROM - Installationsanleitung.pdf | 578.14 kB |
Herunterladen
|
|
A2000-CHROM - Zertifikat.pdf | 322.73 kB |
Herunterladen
|
|
A2000-CHROM - Konformitätserklärung.pdf | 245.02 kB |
Herunterladen
|
|
A2000-CHROM - Erklärung der Eigenschaften.pdf | 147.4 kB |
Herunterladen
|
| Kode | EAN | Technisches Blatt | ||
|---|---|---|---|---|
| A2000-CHROM | 8594045930085 |  |
