| die Betätigungskraft | < 20 N |
Betätigungsplatte für Vorwandinstallationssysteme, Alunox-Matt
AIR
Elegantní a krásná, tak můžeme charakterizovat nová tlačítka FLAT. Byla navržena pro nejnáročnější zákazníky. Splňují požadavky moderní interiérové architektury – originální design tvoří čistou linii s ostatními prvky koupelny.
Nové je také technické řešení. Mechanismus je plně integrován do stěny, takže tlačítka téměř nevystupují nad obklad. Jsou vyrobena z kartáčovaného kovu, na kterém nejsou patrné otisky prstů.
Tlačítka FLAT jsou plně kompatibilní se všemi předstěnovými instalačními systémy ALCA.
Produktdetails
- Für Vorwandinstallationssysteme und die Toilettenkasten für Einmauerung
- Doppelspülung
- Kompatibel mit allen Montageelementen und UP-Spülkasten Alca
- die Pflege mit Hilfe der Waschmittel, die im Haushalt für die Armaturen und Badezimmer-Zubehör verwendet werden.
- Beständig gegen UV-Strahlung und gegen äußeren Einflüssen
- Detaillierte Verarbeitung durch Laser-Technologie
- die Oberflächenbehandlung: Alunox, Anti-fingerprint mit der Beschichtung gegen den Fingerabdrücken
- das Material: eloxiertes Aluminium
| Menge (Verpackung) | 10 St. |
| Menge (Palette) | 280 St. |
| Maß (Stück) | 255×85×175 mm |
| Größe (Packung) | 595×245×395 mm |
| Gewicht (Stück) | 1,1768 kg |
| Gewicht (Verpackung) | 11,768 kg |
| Gewicht (Palette) | 349,504 kg |
- die Taste
- Befestigungsrahmen für Betätigungsplatte
- Gewindegriff des Rahmens zu Betätigungsplatte - 2 Stück
- Umbauset für Betätigungsmechanismus des Ablaufsventils
| K1714-ND | Rahmen FLAT |
| M0582-ND | Rahmenfeder FLAT |
| M955-ND | Kit zum Austausch von AM-Mechanismusschrauben |
| M958-ND | Platte mit Mechanismus für Slimmodul |
| MN0895-ND | FLAT-Mechanismus-Stopp |
| P177-ND | Betätigungsplatterahmen FLAT 2021 |
| P178-ND | Vorlagen für FLAT-Tasteneinstellungen |
Herunterladen
| Dateiname | Größe | Aktion | |
 |
AIR - Installationsanleitung.pdf | 2.02 MB |
Herunterladen
|
|
AIR - Vorlage zum Einstellen der Betätigungsplatte.pdf | 233.68 kB |
Herunterladen
|
|

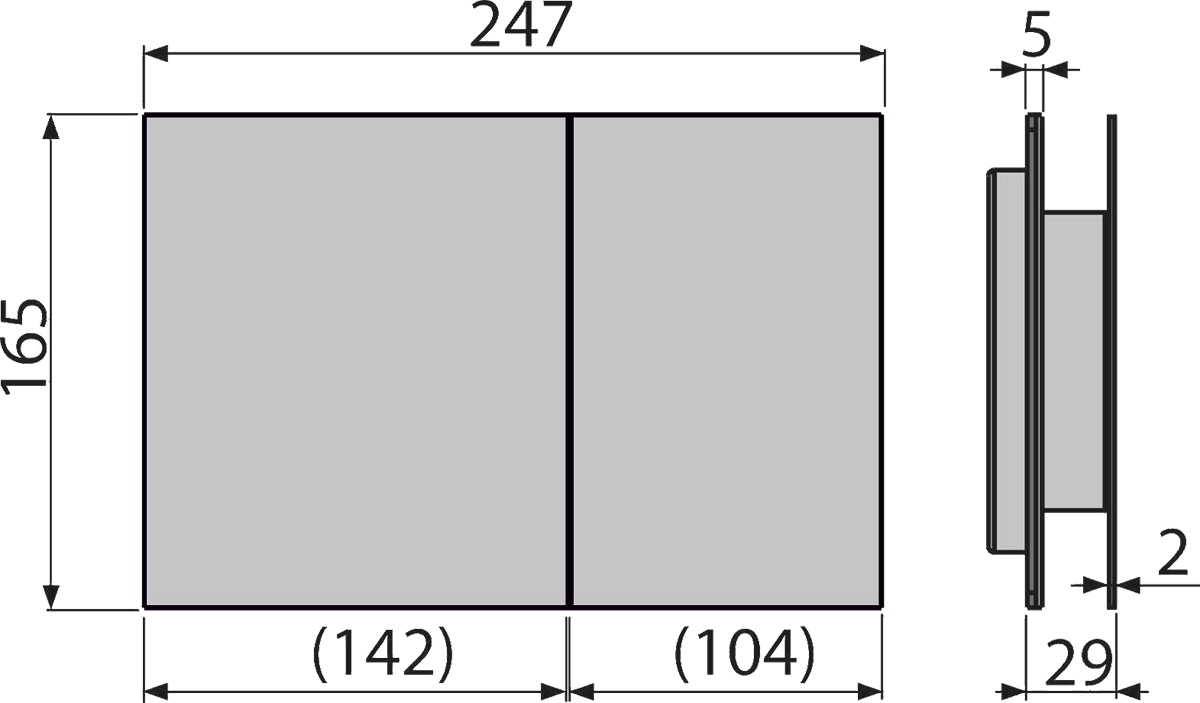

AIR - CAD-Zeichnung.dwg | 54.65 kB |
Herunterladen
|
|
AIR - CAD-Zeichnung.dxf | 139.09 kB |
Herunterladen
|
| Kode | EAN | Technisches Blatt | ||
|---|---|---|---|---|
| AIR | 8595580523671 |  |
