| der Geruchsverschluss | 64 mm |
| Durchfluss mit Manschette | 38,4 l/min |
| Wärmeresistenz | 95 ˚C |
Produktdetails
- Um das tropfende Kondensat zu erfassen
- Kombi – Geruchsverschluss mit Kugel
- Anschluss an Abflussrohr Ø40 mm
- Material: Polypropylen
- EN 274
| Menge (Verpackung) | 15 St. |
| Menge (Palette) | 420 St. |
| Maß (Stück) | 290×80×190 mm |
| Größe (Packung) | 595×245×395 mm |
| Gewicht (Stück) | 0,2851 kg |
| Gewicht (Verpackung) | 4,2765 kg |
| Gewicht (Palette) | 139,742 kg |

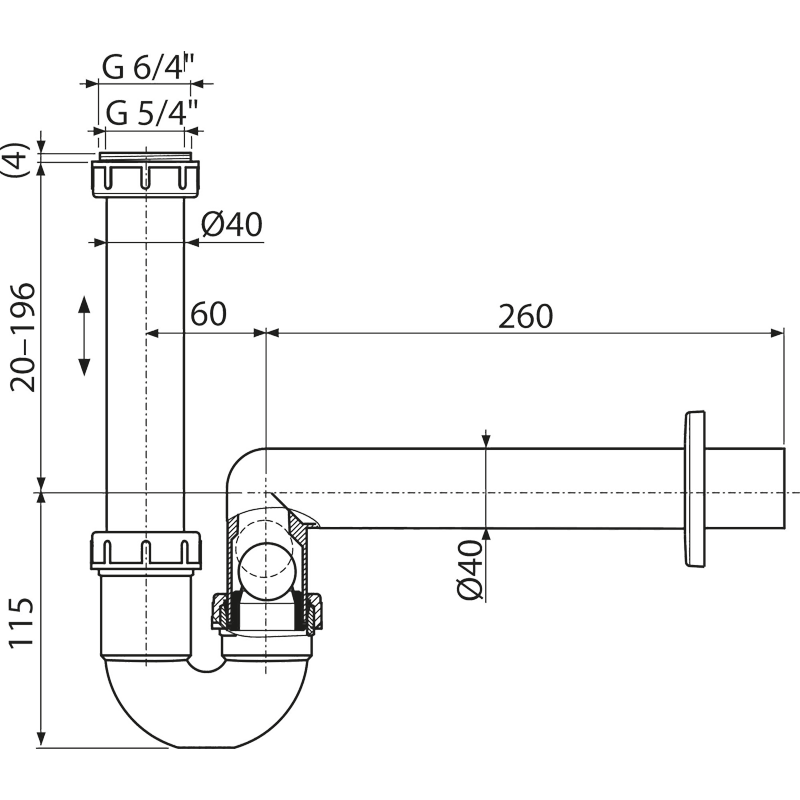

- Siphon-Körper mit Kombi - Geruchsverschluss
- Reduktion 6/4" × 5/4"
- Rosette aus Kunststoff
| S0004-ND | Mutter G1 1/2" für Siphons |
| S0009-ND | Konische Dichtung 44×39×5 |
| S0017-ND | Dichtung 39×28×2 |
| S0323-ND | Dichtung 45×37×3 |
| S0516-ND | Reibring DN40 |
| S0686-ND | Kugelsitz |
| S0956-ND | Rosette DN40 |
| Z0216-ND | Kugel für Geruchsverschluss |
Herunterladen
| Dateiname | Größe | Aktion | |
 |
AKS3 - Konformitätserklärung.pdf | 257.01 kB |
Herunterladen
|
|
AKS3 - CAD-Zeichnung.dwg | 137.66 kB |
Herunterladen
|
|
AKS3 - CAD-Zeichnung.dxf | 383.88 kB |
Herunterladen
|
|
AKS3 - Installationsanleitung.pdf | 187.12 kB |
Herunterladen
|
|
AKS3 - Zertifikat.pdf | 616.8 kB |
Herunterladen
|
| Kode | EAN | Technisches Blatt | ||
|---|---|---|---|---|
| AKS3 | 8595580515201 |  |
