| die Betätigungskraft | < 20 |

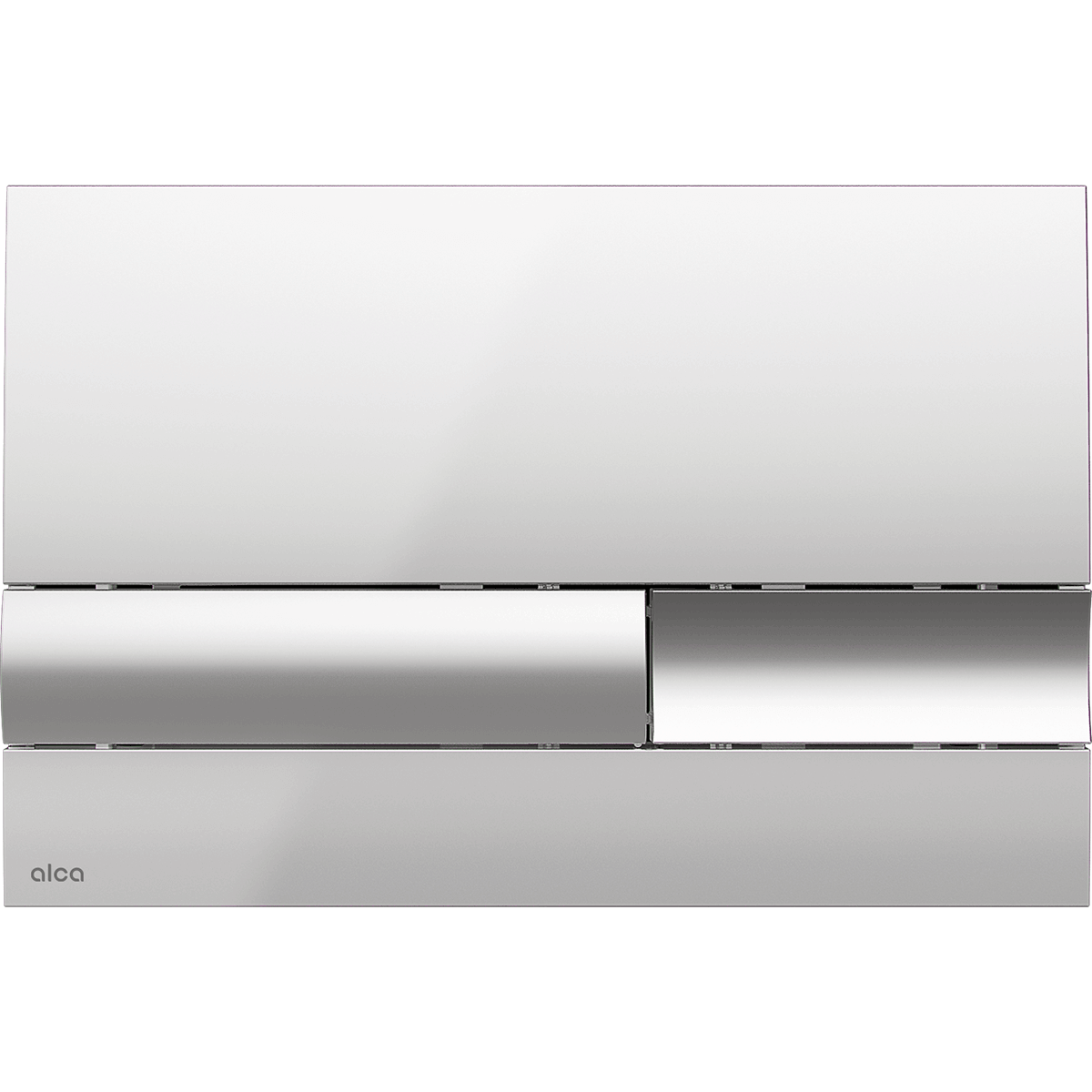

Betätigungsplatte für Vorwandinstallationssysteme, Chrom-Glanz/Matt
M1743
Jiří Španihel, akademický sochař
Absolvoval studium designu u Prof. Zdeňka Kováře na Vysoké škole uměleckoprůmyslové v Praze. V roce 1991 založil designérské studio, které v současnosti působí pod názvem DESCENT s. r. o. Je předním průmyslovým designérem, který za svou tvorbu získal řadu ocenění – Red Dot Award, Good Design Award, IF Design či Národní cenu za design.
Produktdetails
- Für Vorwandinstallationssysteme und die Toilettenkasten für Einmauerung
- die Grundplatte und die Tasten - die Kombinationsmöglichkeit in verschieden Farbtonen
- Doppelspülung
- Kompatibel mit allen Montageelementen und UP-Spülkasten Alca
- die Oberflächenbehandlung: chrom-glänzend/matt
- das Material: Kunststoff
| Menge (Verpackung) | 25 St. |
| Menge (Palette) | - St. |

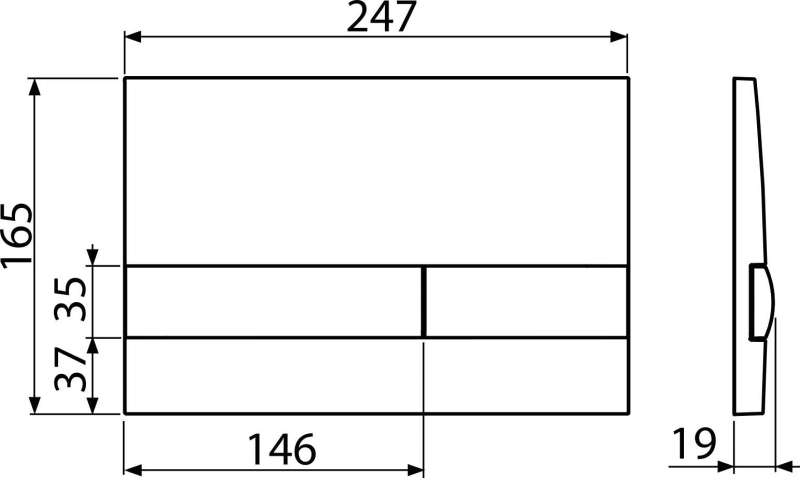

| Maß (Stück) | 250×36×170 mm |
| Größe (Packung) | 595×395×245 mm |
| Gewicht (Stück) | 0,3997 kg |
| Gewicht (Verpackung) | 9,9925 kg |
| Gewicht (Palette) | - kg |
- die Taste
- Befestigungsrahmen für Betätigungsplatte
- Gewindegriff des Rahmens zu Betätigungsplatte - 2 Stück
| M0042-ND | Feder der Plattenrahmen |
| M1597M-ND | Taste klein – versenkt, Chrom Matt |
| M1600M-ND | Große Taste – aufgetaucht, Chrom Matt |
| MN0101-ND | Platterahmen |
| MN0102C-DLOUHY-ND | Schraube verlängert 1 Stk |
| MN0102C-ND | Schraube des Betätigungsplatterahmens |
| MN0114-ND | Tasterahmen-Unterlegscheiben 4 Stk |
| MN0118-ND | Plattenschraubenfeder |
| MN0121C-ND | Sperre |
| P146-ND | Vorlagen zum Einstellen |
Herunterladen
| Dateiname | Größe | Aktion | |
 |
M1743 - CAD-Zeichnung.dwg | 61.65 kB |
Herunterladen
|
|
M1743 - CAD-Zeichnung.dxf | 164.75 kB |
Herunterladen
|
|
M1743 - Installationsanleitung.pdf | 1.27 MB |
Herunterladen
|
|
M1743 - Konformitätserklärung.pdf | 249.02 kB |
Herunterladen
|
|
M1743 - Vorlage zum Einstellen der Betätigungsplatte.pdf | 239.3 kB |
Herunterladen
|
| Kode | EAN | Technisches Blatt | ||
|---|---|---|---|---|
| M1743 | 8595580532161 |  | ||
| Abverkauf = |
