| die Betätigungskraft | < 20 N |

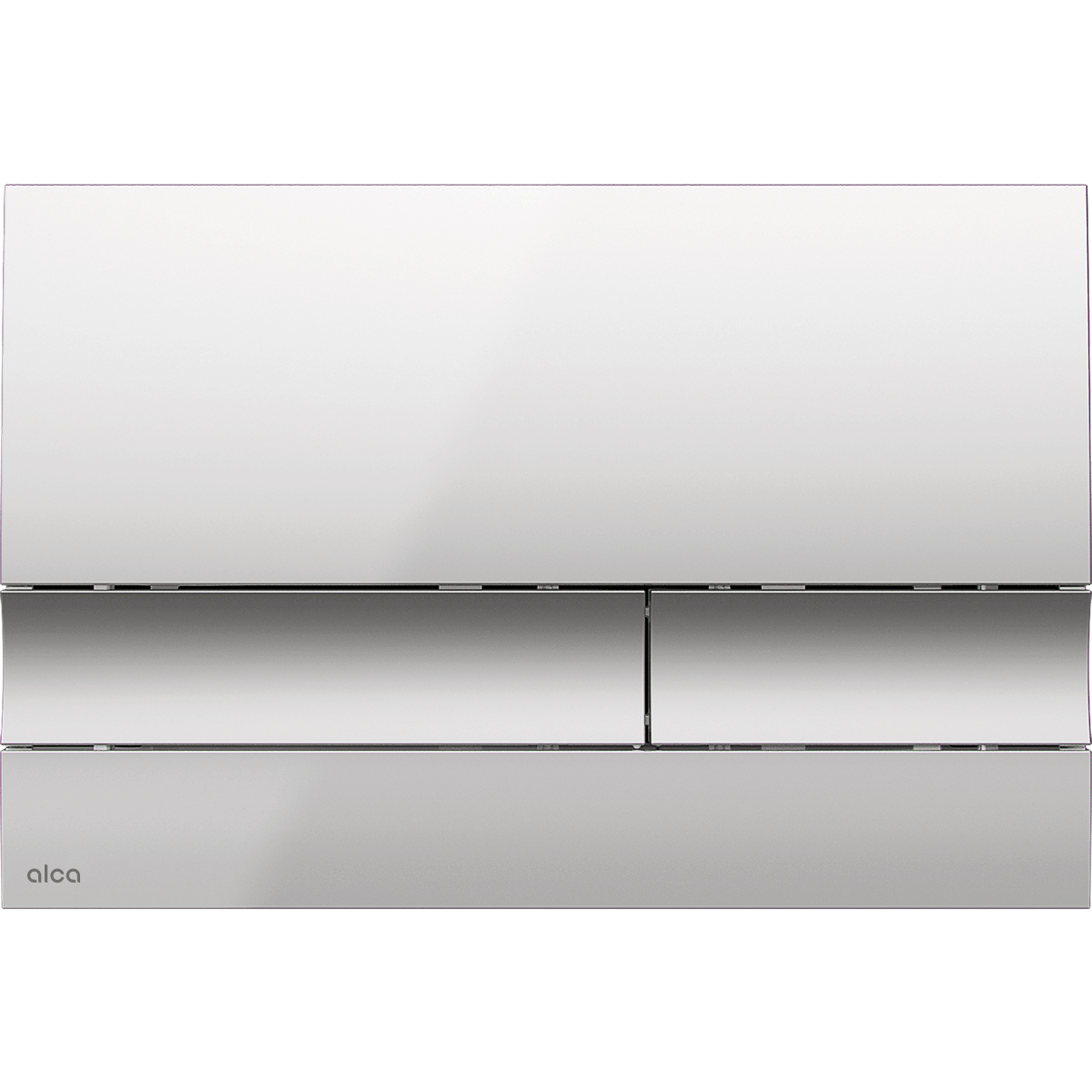

Betätigungsplatte für Vorwandinstallationssysteme, Chrom-Matt
M1722
Jiří Španihel, akademický sochař
Absolvoval studium designu u Prof. Zdeňka Kováře na Vysoké škole uměleckoprůmyslové v Praze. V roce 1991 založil designérské studio, které v současnosti působí pod názvem DESCENT s. r. o. Je předním průmyslovým designérem, který za svou tvorbu získal řadu ocenění – Red Dot Award, Good Design Award, IF Design či Národní cenu za design.
Produktdetails
- Für Vorwandinstallationssysteme und die Toilettenkasten für Einmauerung
- die Grundplatte und die Tasten - die Kombinationsmöglichkeit in verschieden Farbtonen
- Doppelspülung
- Kompatibel mit allen Montageelementen und UP-Spülkasten Alca
- das Material: Kunststoff
| Menge (Verpackung) | 25 St. |
| Menge (Palette) | 700 St. |
| Maß (Stück) | 250×40×175 mm |
| Größe (Packung) | 595×245×395 mm |
| Gewicht (Stück) | 0,4009 kg |
| Gewicht (Verpackung) | 10,0225 kg |
| Gewicht (Palette) | 300,63 kg |
- die Taste
- Befestigungsrahmen für Betätigungsplatte
- Gewindegriff des Rahmens zu Betätigungsplatte - 2 Stück
- Spülmechanismusschraube 2 Stck
- Vorlage zum Einstellen der Betätigungsplattenschrauben
| M0042-ND | Feder der Plattenrahmen |
| M1597M-ND | Taste klein – versenkt, Chrom Matt |
| M1598M-ND | Große Taste – versenkt, Chrom Matt |
| MN0101-ND | Platterahmen |
| MN0102C-DLOUHY-ND | Schraube verlängert 1 Stk |
| MN0102C-ND | Schraube des Betätigungsplatterahmens |
| MN0114-ND | Tasterahmen-Unterlegscheiben 4 Stk |
| MN0118-ND | Plattenschraubenfeder |
| MN0121C-ND | Sperre |
| P146-ND | Vorlagen zum Einstellen |
Herunterladen
| Dateiname | Größe | Aktion | |
 |
M1722 - Installationsanleitung.pdf | 1.27 MB |
Herunterladen
|
|
M1722 - Konformitätserklärung.pdf | 249.02 kB |
Herunterladen
|
|
M1722 - Vorlage zum Einstellen der Betätigungsplatte.pdf | 239.3 kB |
Herunterladen
|
|
M1722 - CAD-Zeichnung.dwg | 57.25 kB |
Herunterladen
|
|
M1722 - CAD-Zeichnung.dxf | 149.82 kB |
Herunterladen
|
| Kode | EAN | Technisches Blatt | ||
|---|---|---|---|---|
| M1722 | 8595580532017 |  | ||
